(1) PET片材原料

与其他塑料一样，PET片材的性能与分子量密切相关。特性粘度决定了分子量，特性粘度越高，物理和化学性能越好，但流动性差使成型困难；特性粘度越低，其理化性能和冲击强度越差。因此，PET片材的特性粘度应为0.8dl/g-0.9dl/g。

(2) 生产过程

PET片材的主要生产设备有：结晶塔、干燥塔、PET发泡挤出机、模头、三辊压延机、卷取机。生产工艺为：原料结晶-干燥-挤出塑化-挤出成型-压延定型-缠绕制品。

步骤一是结晶。PET片材在结晶塔中加热结晶，使分子排列整齐，进而提高切片的玻璃化温度，目的是防止干燥过程中发生粘连，堵塞料斗。结晶通常是必不可少的步骤，结晶需要30分钟到90分钟，温度低于149℃。

步骤二是烘干。在高温条件下，水会引起PET水解降解，导致其特性附着力下降，其物理性能，特别是冲击强度，会随着分子量的降低而降低。因此，PET在熔融挤出前必须进行干燥，以降低含水率，其含水率应小于0.005%。干燥使用干燥剂干燥机，由于PET材料的吸湿性，当水分渗透到切片表面时会形成分子键。另一部分水分会存在于切片深处，使干燥变得困难。因此，不能使用普通的热风。

步骤三是挤出成型。PET经过结晶干燥后转变为具有明显熔点的高分子聚合物，高分子聚合物成型温度高，控温范围窄，专用于聚酯的阻隔螺杆用于将未熔化的颗粒与熔体分离，有助于保持更长的剪切过程并提高PET泡沫生产线的产量，采用流线型挡板杆的柔性模唇头，头部呈尖锥形，流线型流道和无划痕模唇表明光洁度良好，机头加热器具有排水和清洁功能，机头模唇间隙应保证良好的均匀性。模具的均匀模唇间隙直接影响片材的横向厚度偏差和压延的平整度，挤压成PET片材时，机身前部、机身中部、机身后部、换网器、机身机头对应的温度为240°C-260C、265° C-275°C 和 260C-265°C 分别为 260C-265C、255°C-265C。

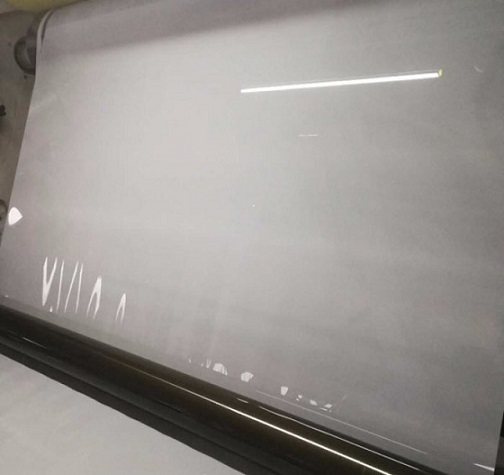

步骤四是冷却定型。熔体从机头出来后，直接进入三辊压延机进行压延冷却，三辊压光机与机头的距离一般保持在8cm左右，如果距离过大，板材容易下垂、起皱，导致板材平整度差。此外，由于距离过大，散热和冷却太慢，导致晶体发白，不利于压延，三辊压延机组由上、中、下三个辊子组成。中辊轴固定，冷却和压延时辊面温度为40℃-50℃，上下辊轴可上下移动，通过上下移动轴来调整辊间隙，上、下辊温度分别为30℃-60℃和52℃-68℃，三辊应保证速度同步，目的是抵消材料离开模具时的膨胀，削弱板材的内应力，使皱纹消失。PET在100°C-250°C范围内会结晶，结晶速度较快时结晶速度为140°C-180°C，因此可在几秒钟内完成结晶。PET片材需要快速通过这个结晶温度区，并严格控制三辊的温度。目的是抵消材料离开模具时的膨胀，削弱板材的内应力，使皱纹消失。PET在100°C-250°C范围内会结晶，结晶速度较快时结晶速度为140°C-180°C，因此可在几秒钟内完成结晶。
